钢制岳阳卡套式管岳阳接头具有连接牢靠、耐压能力高、密封性和反复性好、安装检修方便、工作安全可靠等特点。 性能规范 □ 制造标准:GB3733.1~3765-83; □ 公称压力:16MPa.32MPa; □ 适用温度:≤450℃; □ 适用介质:油、水、气等非腐蚀性或有腐蚀性介质; □ 制造材料:20#,1Cr18Ni9Ti,oCri8Ni12Mo2Ti,316L; □ 配管:Φ4~Φ42的普通级精度无缝钢管; □ 锥管螺纹:M,G,ZG,ZM,NPT等。

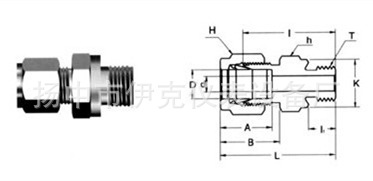

Do | d | do | L | I | 代 号Code No | Ⅰ | Ⅱ | 4 | M10*1 | 3 | 43 | 71 | 16 | YZG1-1A-M10*1-ф4 | 6 | M10*1 | 4 | 43 | 71 | 16 | YZG1-1A-M10*1-ф6 | 8 | M10*1 | 5 | 47.5 | 81 | 20.5 | YZG1-1A-M10*1-ф8 | 10 | M10*1 | 5 | 47.5 | 81 | 20.5 | YZG1-1A-M10*1-ф10 | 10 | M14*1.5 | 8 | 54.5 | 86 | 20.5 | YZG1-1A-M14*1.5-ф10 | 12 | M14*1.5 | 8 | 55.5 | 86 | 23.5 | YZG1-1A-M14*1.5-ф12 | 12 | M18*1.5 | 10 | 60.5 | 96 | 23.5 | YZG1-1A-M18*1.5-ф12 | 14 | M10*1 | 5 | 50.5 | 81 | 24.5 | YZG1-1A-M10*1-ф14 | 14 | M14*1.5 | 8 | 56.5 | 86 | 24.5 | YZG1-1A-M14*1.5-ф14 | 14 | M18*1.5 | 10 | 61.5 | 96 | 24.5 | YZG1-1A-M18*1.5-ф14 | 14 | M20*1.5 | 11 | 61.5 | 96 | 24.5 | YZG1-1A-M20*1.5-ф14 | 16 | M18*1.5 | 10 | 62.5 | 98.5 | 25.5 | YZG1-1B-M18*1.5-ф16 | 16 | M22*1.5 | 13 | 62.5 | 98.5 | 25.5 | YZG1-1B-M22*1.5-ф16 | 18 | M18*1.5 | 10 | 62.5 | 98.5 | 25.5 | YZG1-1B-M18*1.5-ф18 | 18 | M22*1.5 | 15 | 62.5 | 98.5 | 25.5 | YZG1-1B-M22*1.5-ф18 |
|
